電子皮帶秤的組成

電子皮帶秤是一種用于連續動態計量固體物料重量的設備。其主要由以下部分組成：

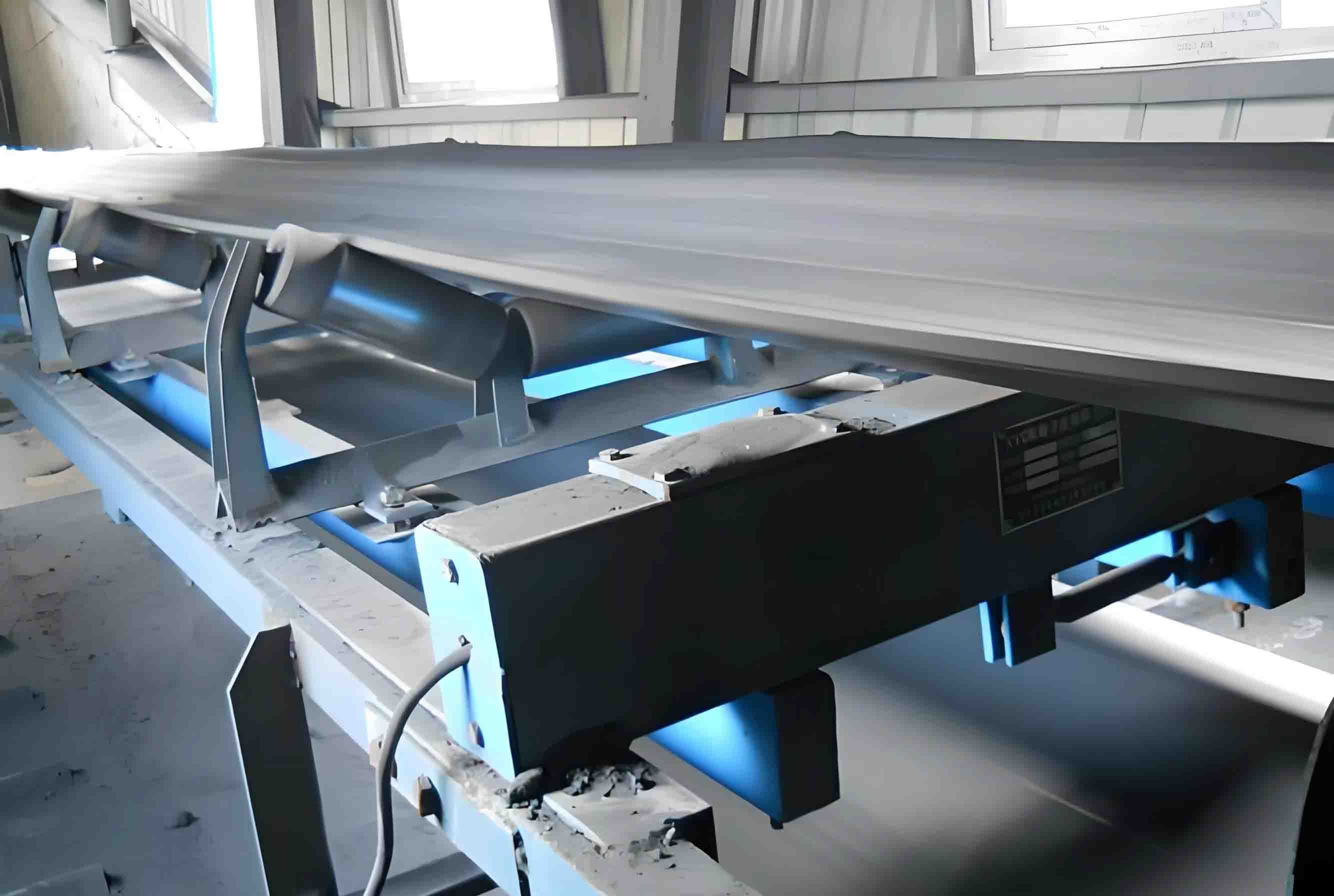

1.稱重橋架和秤架：它們安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量，并通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。

2.稱重傳感器：它是電子皮帶秤的核心部件，負責檢測皮帶上的物料重量，并將其轉換成電信號。

3.速度傳感器：它通常連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖代表一個皮帶運動單元，脈沖的頻率與皮帶速度成正比。

4.稱重顯示器：它接收來自稱重傳感器和速度傳感器的信號，通過積分運算處理這些信號，得出瞬時流量值和累計重量值，并進行顯示。

5.皮帶：它負責將物料從出料口輸送到稱重區域。

6.信號采集、處理與控制單元：它負責將傳感器采集到的信號轉換成數字信號，并完成數字信號的處理，顯示稱量結果。

電子皮帶秤的工作原理是利用稱重傳感器感知負荷重量，并將其轉換為電信號，經過數字信號處理器的處理和計算，最終形成數字顯示結果。
